在許多公司裡,會議室的使用效率十分低落。這種情況有兩大原因:可能有人訂了會議室,卻從沒在排定的時間內確實開會;或是會議提早結束,然後徒留空間閒置不用。

智慧型會議室系統 (Smart Conference Room System,SCR System) 的開發即是為了解決此類問題。 SCR 系統使用了 Intel® Edison 開發板、 Arduino 擴充板、 Android* 智慧型手機、推播伺服器以及 ZigBee 感應器.─. 包括 ZigBee 光感應器、ZigBee 紅外線感應器、ZigBee 智慧型插座與 ZigBee 警報器。此系統可即時偵測會議室內的環境狀況,然後判斷房內是否有人,並通知推播伺服器重新排定使用時間表,有助加強會議室空間運用的效率及便利性。

ZigBee 是一套高等通訊協定的規格標準,用於建立私人區域網路 (以小型低功率數位無線訊號所構成)。 ZigBee 的基礎是 IEEE 802.15.4 標準。 ZigBee 協定適用於嵌入式應用程式,要求低耗電且僅容許較低的數據傳輸率。依此方式建置的網路將耗用較少電量。裝置電池壽命必須至少兩年,才能通過 ZigBee 認證。佔用感應器、智慧照明以及溫度控管等居家自動化功能即為 ZigBee 的典型運用方式。

Arduino 是一間開源電腦軟/硬體公司,也是專門設計製造微控制器型套件的專案兼使用者社群,這些套件製成的數位裝置和互動物品,能夠感測或控制實體物件。Arduino 一項重要特色在於標準接頭,這種接頭可讓使用者將 CPU 板連接各式各樣稱為「盾板 (shield)」的通用附加模組。Intel® Edison 開發板也可支援 Arduino,因此相容於上千種 Arduino 模組,包括 XBee* 的 ZigBee 模組。

XBee 是 Digi International 的品牌名稱,係指一系列外型尺寸相容的無線電模組。XBee ZB 為 XBee 系列模組之一,採用了 ZigBee PRO 網狀網路協定。

系統概觀

SCR 系統包括硬體及軟體兩大部分。硬體部份包含 Intel® Edison 開發板、Arduino 擴充板、推播伺服器、Android 智慧型手機、XBee ZB S2 ZigBee 模組、多個 ZigBee 感應器以及其他部件。軟體部份則是推播伺服器、Android 應用程式以及 Intel® Edison 開發板解決方案。

硬體概觀

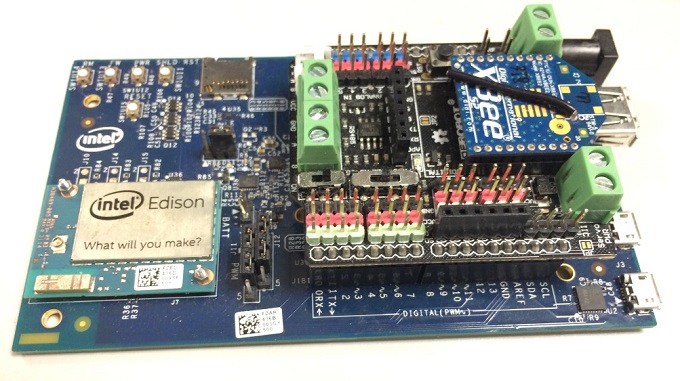

Intel® Edison 開發板與 Arduino 擴充板 Intel® Edison 開發板與 Arduino 擴充板 (如下圖) 是本系統的控制核心。Intel® Edison 開發板可相容於 Arduino,因此 XBee ZB S2 等相容於 Arduino 的裝置也可和 Intel® Edison 開發板一同運作,將裝置安裝到 Arduino 擴充板上即可。

推播伺服器:我們的伺服器設置在 Windows 平板電腦上:Fujitsu STYLISTIC Q702,搭載 Intel® Core™ i5-3427U 處理器 @ 1.80 GHz,配備 4.00 GB RAM。

Android 智慧型手機:我們為 SCR 系統開發了 Android 應用程式,希望讓系統使用起來更方便。我們也使用了 Intel® x86 型的智慧型手機 Lenovo K900* 來測試應用程式。

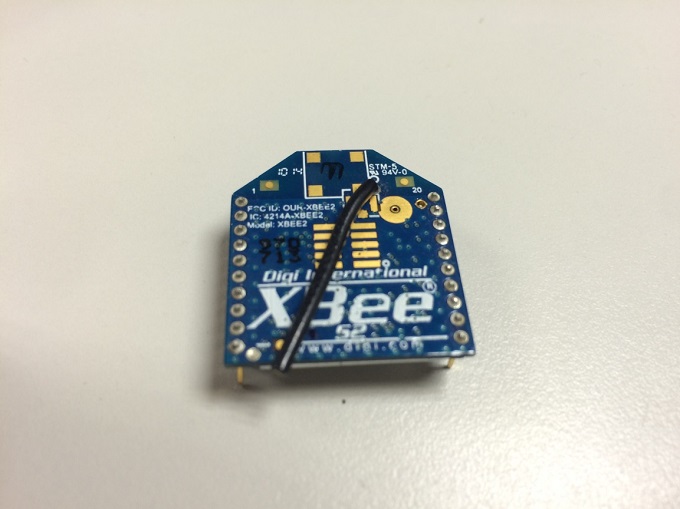

ZigBee 協調器:XBee ZB S2 是以 Arduino 擴充板為基礎的無線通訊模組,遵守 ZigBee 協定。其作用為 ZigBee 的協調器,負責管理周遭的 ZigBee 感應器。

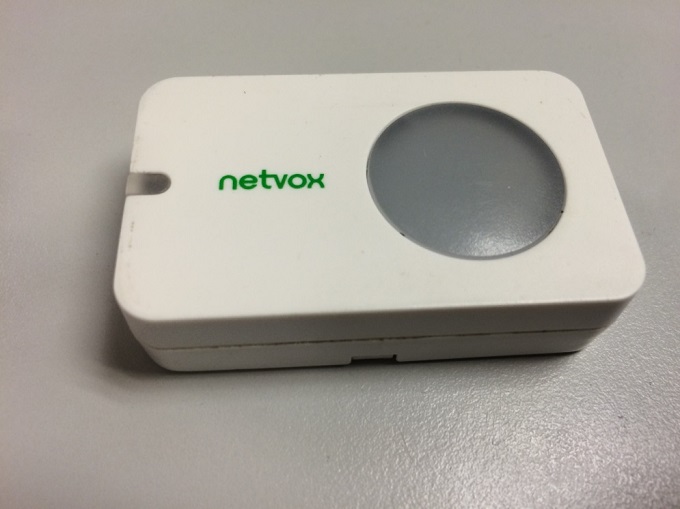

ZigBee 光感應器:Z311X 是一款 ZigBee 的光感應器,可測量環境光的強度。

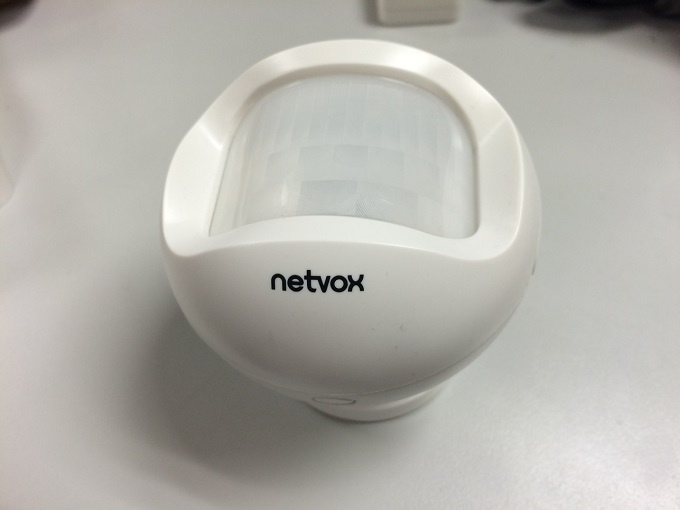

ZigBee 紅外線感應器:Netvox ZB11D* 為紅外線輻射 (IR) 佔位感應器,作為 ZigBee 網路內的終端裝致使用。

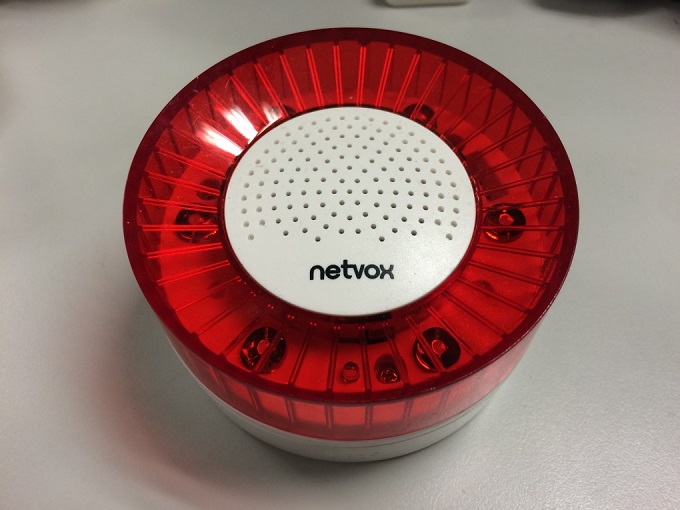

ZigBee 警報感應器:Netvox Z602A* 是一款警報器裝置,是在緊急狀況使用的警報音設備。此裝置依據的是 ZigBee HA 標準。

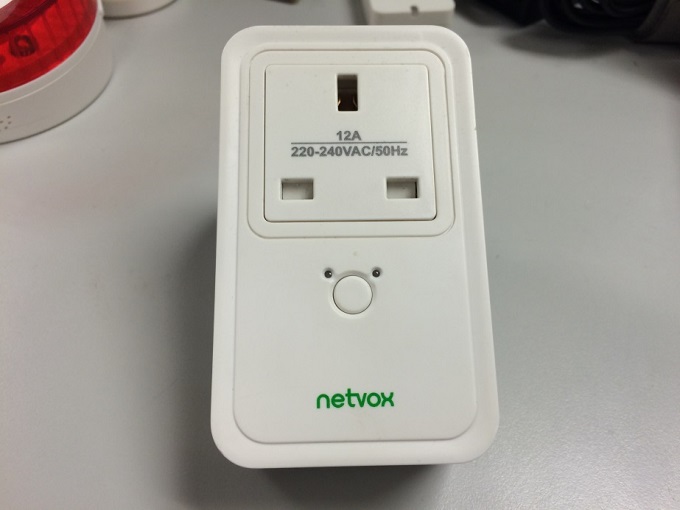

ZigBee 智慧型插座感應器:Netvox Z809AG* 是 ZigBee 的測量與開關插座,可執行開關控制功能,用來開啟或關閉室內的電子設備。

硬體基礎架構

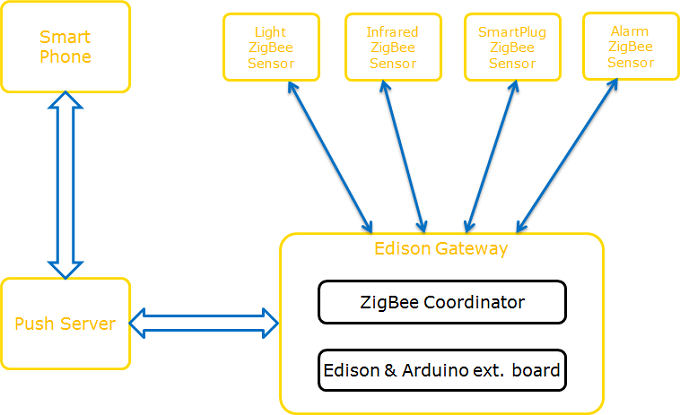

硬體的基礎架構如下圖所示:

本系統由四大部份構成:推播伺服器、Intel® Edison 開發板閘道、手機、ZigBee 感應器。本系統具有三大功能:

  • 狀態偵測與判斷 :ZigBee 感應器會利用光感應器和紅外線感應器即時偵測會議室內的情況,再透過 ZigBee 協定將訊息發送到 Intel® Edison 開發板。Intel® Edison 開發板會判斷房內是否有人,再藉由 Wi-Fi* 將會議室的狀態傳送給推播伺服器。
  • 會議室預訂與智慧排程 :員工能以智慧型手機的 Android 應用程式預訂狀態為「空」的會議室。若沒有合適的空房間,則可以選擇某間狀態為「使用中」的會議室,並「排隊等候」。所選擇的會議室由 Intel® Edison 開發板判斷為「空」時,Intel® Edison 開發板便會通知伺服器,伺服器再將通知傳送給應用程式。
  • 遠端存取與控制 :應用程式可以透過 Wi-Fi,經由推播伺服器詢問預訂的會議室狀態,或控制房內的各種裝置 (如照明設備),同時也可得知 ZigBee 感應器的即時狀態。



軟體

像會議室這類公司資源經常未以最有效率的方式使用,較大型的公司尤其如此。舉例而言,員工 A 使用公司網站登記於上午 8:00 至 10:00 使用會議室。那場會議在 9:00 結束,此時會議室已經可以開放給其他人使用。但是當員工 B 到網站上搜尋是否有可使用的會議室時,由資料庫內的狀態仍是「使用中」,他就沒辦法選擇該間。因此員工 B 被迫找尋其他會議室。

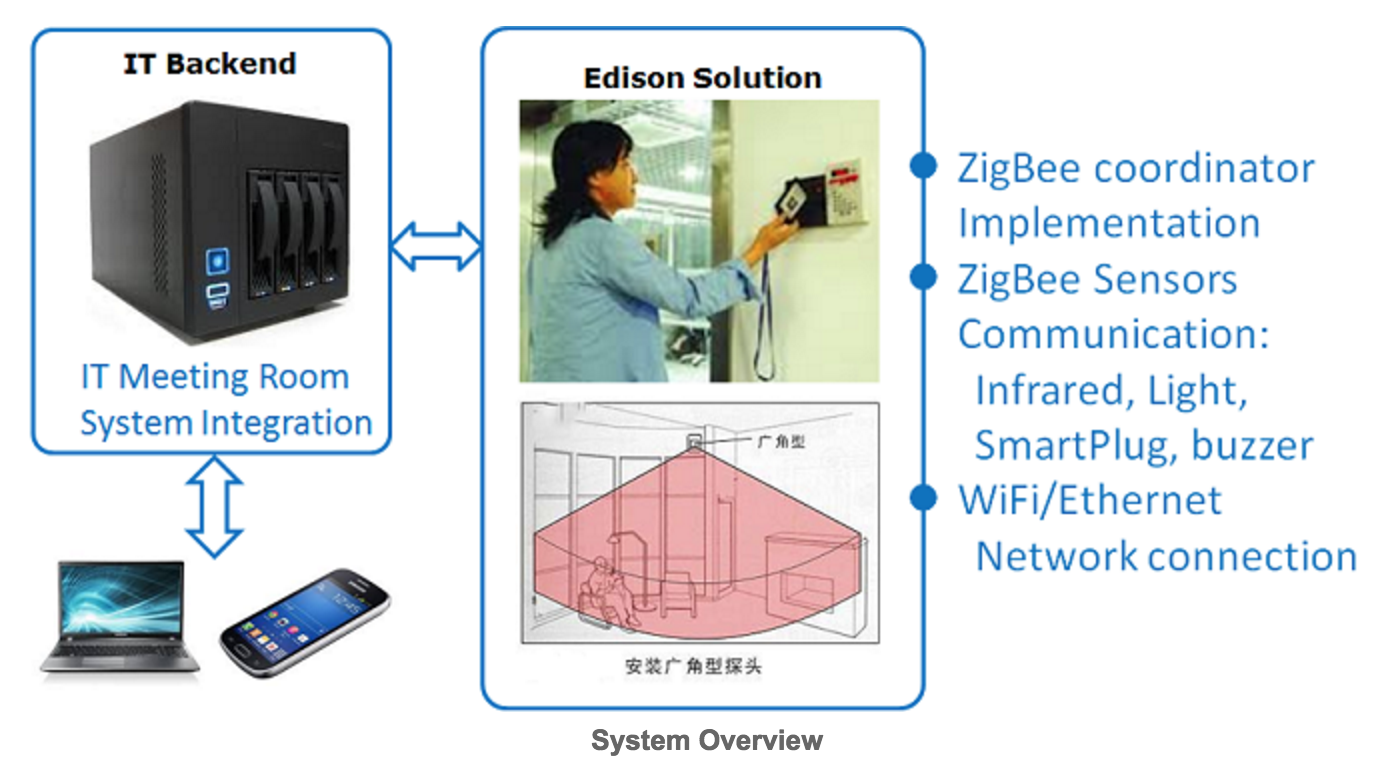

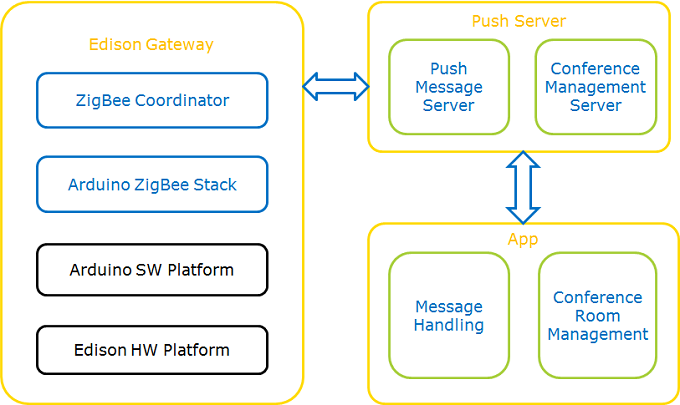

下圖為軟體解決方案的系統結構。

推播伺服器

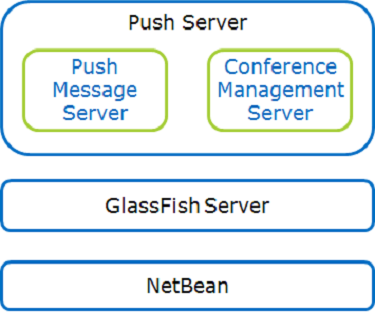

本系統採用 GlassFish* Server 4.0 作為推播伺服器。伺服器架構如下圖所示。

軟體工作流程

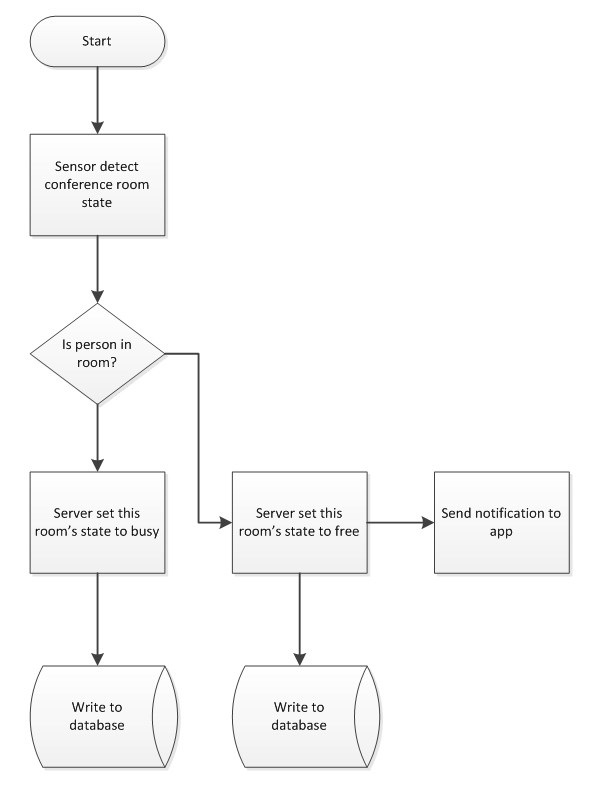

下圖為應用程式伺服器的系統圖。本系統採用 ZigBee 感應器來偵測會議室的狀態。當 Intel® Edison 開發板偵測到狀態改變時,便會將「空」或「使用中」的狀態通知給伺服器。伺服器會更改資料庫內的會議室狀態,然後將訊息推送到智慧型手機上的 Android 應用程式,以便重新安排時間表。

Edison ZigBee 系統

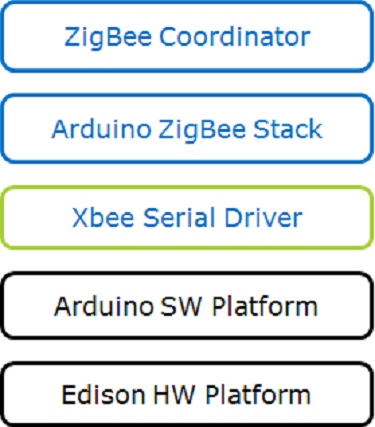

軟體架構

Arduino 的序列埠模擬了 Intel® Edison 開發板和 XBee 協調器之間的介面,而在 Intel® Edison 開發板上執行的應用程式則是作為 ZigBee 閘道使用,我們可透過應用程式傳送指令給 ZigBee 感應器,並接收 ZigBee 感應器傳來的回應。

ZigBee 協調器也負責將感應器的數值傳送給推播伺服器,其功能為接收 ZigBee 感應器的回報。

設計 Arduino 內的 ZigBee 堆疊

我們設計了一個 Arduino 的 ZigBee 堆疊並用於評測居家自動化效能以及 ZigBee 感應器的動作。這個堆疊以協調器模式運作,可控制並管理光感應器、紅外線感應器、智慧插座與警報感應器。

ArduinoXBee 的主要功能

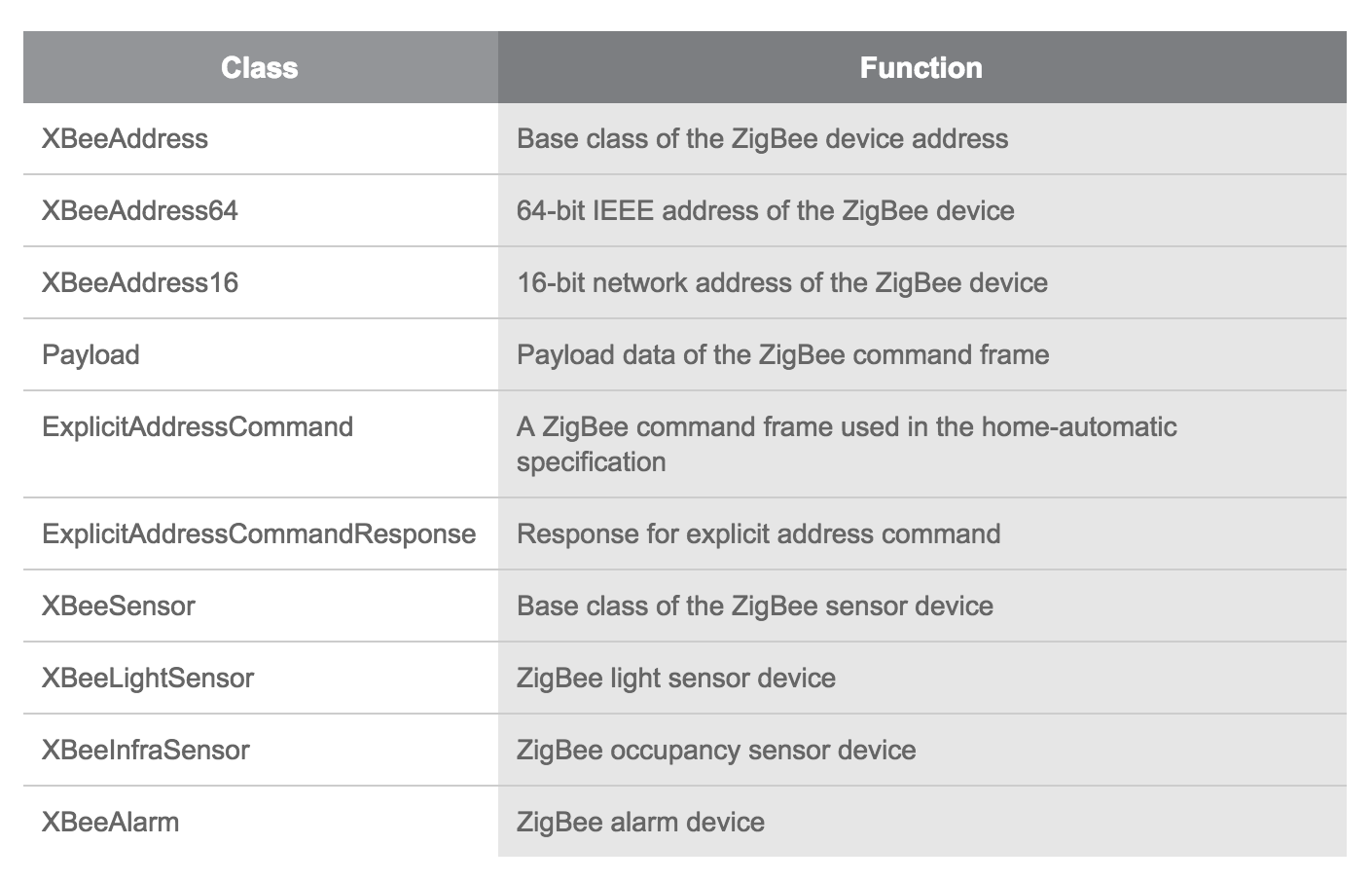

ArudionoXBee 的核心類別為 XBeeCoordinator。此類別負責管理 ZigBee 感應器,其主要的功能是遠端收集感應器的狀態並發送指令,藉以遠端控制感應器的行為。

• Int getLightValue(XBeeLightSensor lightSensor)
輸入:ZigBee 光感應器物件。
傳回:0 到 65535 之的整數
功能:取得特定的 ZigBee 光感應器的光度測量值。
• bool getInfraValue(XBeeInfraSensor infraSensor);
輸入:ZigBee 佔位感應器物件。
傳回:布爾值 (True 代表有人)
功能:取得特定的 ZigBee 佔位感應器的佔位狀態。
• void turnOnAlarm(XBeeAlarm alarm);
輸入:ZigBee 警報裝置物件。
傳回:無傳回值。
功能:開啟特定的 ZigBee 警報裝置。
• void turnOffAlarm(XBeeAlarm alarm);
輸入:ZigBee 警報裝置物件。
傳回:無傳回值。
功能:關閉特定的 ZigBee 警報裝置。
• void turnOnSwitch(XBeeSmartPlug plug);
輸入:ZigBee 智慧插座裝置物件。
傳回:無傳回值。
功能:開啟特定的 ZigBee 智慧插座裝置。
• void turnOffSwitch(XBeeSmartPlug plug);
輸入:ZigBee 智慧插座裝置物件。
傳回:無傳回值。
功能:關閉特定的 ZigBee 智慧插座裝置。

Android 應用程式

系統圖

使用者打開應用程式時,可選擇制定新時間表,或管理既有時間表 (例如刪除既有時間表)。制定新時間表時,使用者可依據時間和地點來搜尋特定會議室。若會議室無人使用,使用者便能直接預訂這間會議室。若會議室有人在使用,則使用者可選擇等待該間空出。一旦 ZigBee 感應器測得指定時間內該會議室無人使用,推播伺服器就會發送通知給 SCR 系統應用程式,而使用者將收到可預訂會議室的通知。

Android 應用程式使用者介面

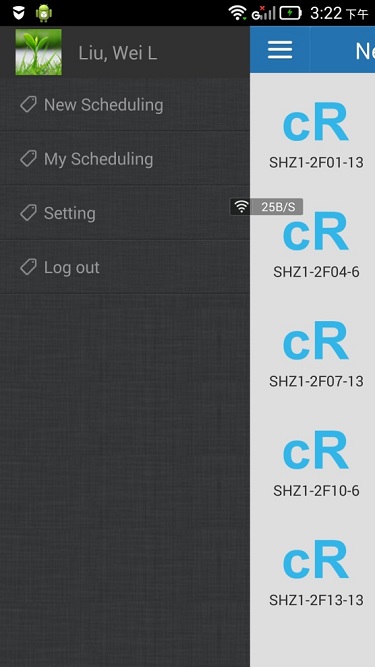

我們開發的 Android 應用程式名為 Smart Conference Room System,可供員工使用來預訂會議室或管理已預訂的會議室。SCR 系統的使用者介面如下所示。

在使用者介面中,使用者可選擇左側選項來排定新時間表,也可以管理既有時間表或是帳戶。

使用者可使用 My Scheduling (我的時間表) 選項來預訂會議室 (藍色代表會議室目前無人使用,灰色則代表該房間有人預訂。) 若會議室尚未空出,使用者可選擇排隊等待。

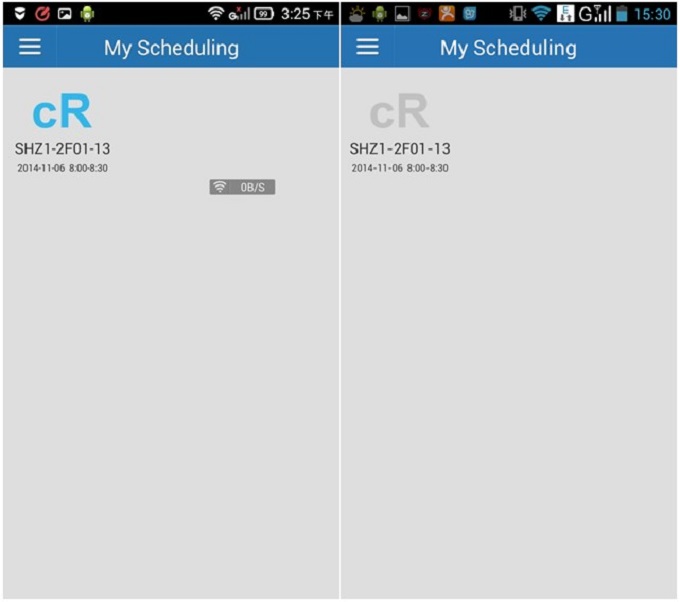

使用者可檢查時間表的狀態 (藍色為成功預定,灰色為尚需等待) 並管理既有時間表。(如下圖)

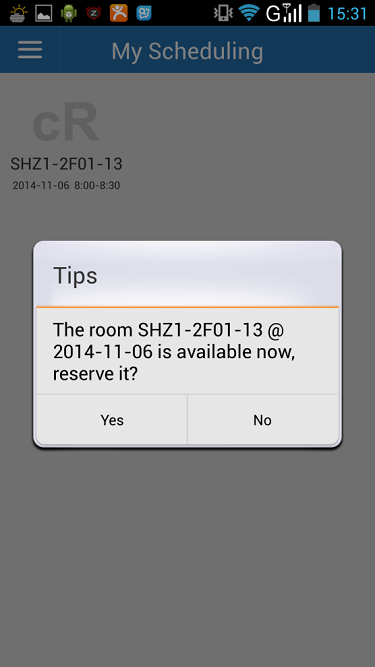

當系統測得指定房間空出時,會對每位排隊等候的使用者發出通知。使用者會在應用程式上收到訊息。

最快接收到訊息的使用者可預訂該會議室,其他使用者則會重新列入等待狀態。

總結

我們以簡單的 Arduino ZigBee 堆疊為基礎開發了 SCR 系統,本系統可偵測特定房間的即時環境狀態,並智慧地為員工安排時間表,可促進會議室的預訂工作更為輕鬆方便。

不過我們在堆疊和 SCR 系統方面都遭遇一些挑戰,例如堆疊和 SCR 系統的 API、功能上的限制以及系統穩定度等等。我們預計在下一版本提供更多功能。

關於作者

Liang Z. Zhang 是 Intel 中國開發人員關係部 (Intel PRC Developer Relationship Division) 的應用程式工程師,負責支援企業應用程式以及在 Intel® 平台上的物聯網開發人員。
